液環式真空泵工作原理

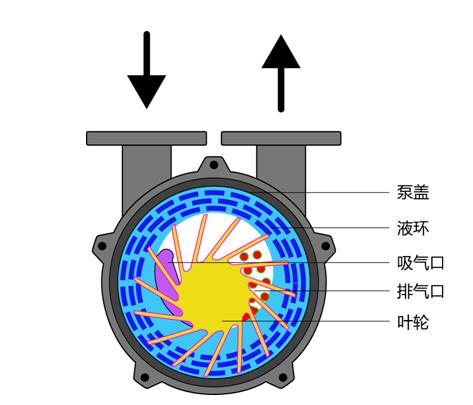

液環真空泵工作原理圖
如圖所示，葉輪偏心地安裝在泵體內，起動時向泵內注入一定高度的工作液（一般為水），
當葉輪按圖示方向順時針旋轉時，工作液受離心力的作用在泵體內壁形成一旋轉的封閉液環,
液環下部內表麵與輪轂相切，液環的上部內表麵剛好與葉片頂端接觸。
此時葉輪輪轂與液環之間形成一個月牙形空間，而這一空間又被葉輪葉片分成與葉片數目相等的若幹個小腔。
葉輪每旋轉一周，葉片間空間（小腔）吸、排氣一次，若幹小腔不停地工作，如此往複，泵就連續不斷地抽吸或送氣體。
如果以葉輪的下部0°為起點，那麽葉輪在旋轉前180°時小腔的容積由小變大，且與端蓋上的吸氣口相通，
其空間內的氣體壓力降低，此時氣體被吸入，當吸氣終了時小腔則與吸氣口隔絕；
當葉輪在180°到 360°的旋轉過程中，
液環內表麵漸漸與輪轂靠近，小腔由大變小，其空間內氣體壓力升高，高於排氣口壓力時，當小腔與排氣口相通時，氣體被排出。
由於在工作過程中，做功產生熱量，會使工作液環發熱，同時一部分液體（水）和氣體一起被排走。
因此，在工作過程中，必須不斷地給泵供液（水），以冷卻和補充泵內消耗的液體（水），滿足泵的工作要求。
