D（3）71X-10

訂購熱線：0571-64092376

PPZJL(G)係列真空計量罐、抽濾槽_04

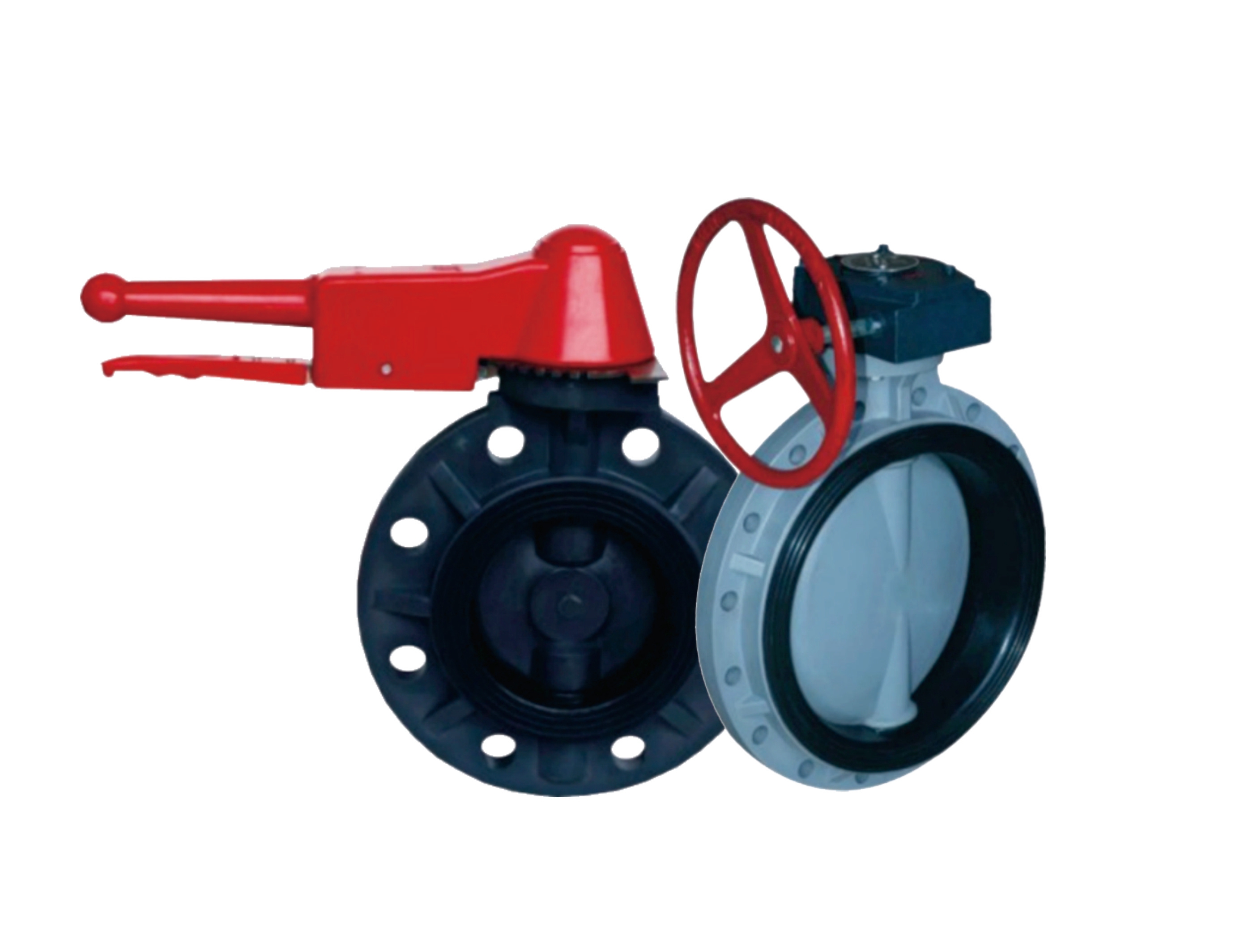

概述：D（3）71X-10係列增強聚丙烯蝶閥是用隨閥杆一起轉動的蝶板作啟閉件，用以實現閥門的啟閉和流量調節。

特點：襯裏蝶閥在閥體、蝶板、閥杆等流部件上采用氟塑料包覆，具有耐腐蝕、體積小、重量輕、啟閉靈活、安裝方便等特點。
用途：廣泛應用於石油、化工、染化、農藥、製酸製堿等行業，是目前防腐設備最理想的選擇。

型號：

RPP渦輪箱式蝶閥規格尺寸表
DN	D₁	D₂				D₃	L₁	H	H₁	H₂	N-Φ	工作壓力(Mpa)	重量 (kg)
DN	D₁	HG	JIS	DIN	ANSI	D₃	L₁	H	H₁	H₂	N-Φ	工作壓力(Mpa)	FRPP	CPVC	PVDF
125	131	210	210	210	216	250	300	62	163	93	8-18	0.5	4.8	5.4	5.7
150	153	240	240	240	240	285	300	67	176	93	8-22	0.5	5.5	6.2	6.5
200	204	295	290	295	298	340	180	85	210	93	12-22	0.4	19	21	22
250	255	350	355	350	362	395	180	105	240	93	12-22	0.3	28	30	32
300	307	400	400	400	432	445	180	120	270	93	12-22	0.3	34	36	39
350	358	460	445	460	476	505	180	130	300	93	16-22	0.3	52	56	59
400	389	515	510	515	540	580	240	140	350	108	16-22	0.3	78	84	89
450	446	565	565	565	578	615	240	152	370	108	20-26	0.2	76	81	84
500	494	620	620	620	635	670	260	155	400	108	20-26	0.2	84	90	96
600	590	725	730	725	750	780	260	160	460	108	20-30	0.2	105	108	112
700	670	840	840	840	--	928	402	210	590	120	20-33	0.2	--	--	--
800	770	950	950	950	--	1034	402	240	620	120	24-33	0.2	--	--	--
900	870	1050	1050	1050	1085	1168	402	240	705	120	24-33	0.2	--	--	--
1000	970	1160	1160	1160	--	1262	560	300	750	120	24-36	0.2	--	--	--


RPP手柄式蝶閥規格尺寸表
DN	D₁	D₂				D₃	L₁	H	H₁	H₂	N-Φ	工作壓力(Mpa)	重量 (kg)
DN	D₁	HG	JIS	DIN	ANSI	D₃	L₁	H	H₁	H₂	N-Φ	工作壓力(Mpa)	FRPP	CPVC	PVDF
25	35	85	90	85	80	125	185	37	72	60	4-17	0.7	1	1	1.1
32	35	100				125	185	37	72	60	4-17	0.7	1	1	1.1
40	47	110	105	110	98.5	150	200	38	86	70	4-18	0.7	1.3	1.3	1.5
50	56	125	120	125	120	160	200	40	88	70	4-18	0.7	1.5	1.5	1.6
65	71	145	145	145	140	185	220	45	100	70	4-18	0.7	1.8	1.8	2
80	85	160	150	160	152	195	280	46	105	85	8-18	0.7	2.5	2.5	2.7
100	105	180	175	180	190	215	280	55	118	85	8-18	0.6	4.4	4.4	4.8
125	131	210	210	210	216	250	300	62	163	93	8-18	0.5	5.2	5.2	5.7
150	153	240	240	240	240	285	300	67	176	93	8-22	0.5	6.1	6.1	6.5

PPZJL(G)係列真空計量罐、抽濾槽_06

產品優點-草莓视频在线工業泵

PPZJL(G)係列真空計量罐、抽濾槽_09

性能數據	產品型號	D（3）71X-10係列
	公稱通徑	DN125~1000mm
	使用溫度
	公稱壓力	0.2~0.7MPa
	適用介質
	最高工作壓力
其他數據	產品材質


備注
